塑料廢氣處理設備的構造和工作原理
瀏覽: |
2025-02-11 14:38
活性炭吸附裝置
1. 構造:
吸附塔:通常為立式或臥式的柱狀容器,內部填充有活性炭顆?;蚧钚蕴坷w維等吸附材料。塔體一般由不銹鋼、碳鋼等材質制成,以防止廢氣對設備的腐蝕。
脫附系統:包括加熱裝置,如電加熱器或蒸汽管道,用于對飽和的活性炭進行加熱脫附;還有冷凝器和分離器,用于冷卻和分離脫附出來的高濃度有機氣體。
2. 工作原理:
當含有有機污染物的塑料廢氣通過活性炭層時,廢氣中的有機物被活性炭表面的孔隙捕捉并吸附在固體表面上,從而使廢氣得到凈化。隨著吸附過程的進行,活性炭逐漸飽和。
當活性炭達到一定飽和度后,利用脫附系統中的加熱裝置對活性炭進行加熱,使吸附在活性炭上的有機物受熱脫附出來,形成高濃度的有機氣體。脫附后的有機氣體進入冷凝器進行冷卻,然后通過分離器將液體和氣體分離,液體可以回收利用,氣體則可以進行進一步的處理或排放。

沸石轉輪吸附濃縮裝置
1. 構造:
廢氣預處理系統:包括過濾器等,用于去除廢氣中的顆粒物、粉塵等雜質,防止其堵塞沸石轉輪。
分子篩轉輪濃縮吸附系統:核心部件是沸石轉輪,由沸石分子篩材料制成,具有多孔結構和較***的比表面積。轉輪分為吸附區、脫附區和冷卻區三個區域。
脫附系統:通常采用熱空氣作為脫附介質,通過加熱裝置將空氣加熱到一定溫度后,吹入脫附區進行脫附。
冷卻干燥系統:用于在脫附后對轉輪進行冷卻和干燥,使其恢復到初始狀態,以便再次進行吸附。
自動控制系統:用于控制整個裝置的運行,包括轉輪的轉速、溫度、閥門的開關等參數。
2. 工作原理:
含有低濃度有機廢氣的塑料廢氣***先經過預處理系統去除雜質后,進入沸石轉輪的吸附區。在吸附區,廢氣中的有機分子被沸石轉輪吸附在孔隙中,凈化后的氣體排出。隨著轉輪的轉動,吸附飽和的吸附區逐漸轉入脫附區。
在脫附區,高溫熱空氣將吸附在沸石轉輪上的有機分子脫附下來,形成高濃度的有機廢氣。脫附后的高濃度廢氣可以進入后續的處理設備,如催化燃燒裝置等進行進一步處理。脫附完成后,轉輪轉入冷卻區進行冷卻和干燥,然后再回到吸附區繼續工作。

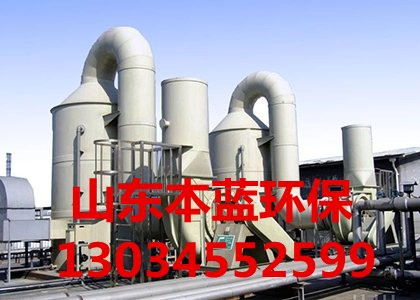

噴淋塔
1. 構造:
塔體:一般為圓柱形的立式結構,由耐腐蝕的材料制成,如玻璃鋼、PP 塑料等。塔體內有填料層、噴淋系統和除霧層等部件。
噴淋系統:包括水泵、噴頭、管道等,用于將液體吸收劑均勻地噴灑在填料層上。噴頭的類型和布置方式會影響噴淋的效果。
填料層:通常采用塑料填料、陶瓷填料等,其作用是增加廢氣與液體吸收劑的接觸面積和接觸時間,提高吸收效率。
循環水池:用于儲存和循環使用吸收劑,水池中一般配有攪拌裝置、液位控制系統等。
2. 工作原理:
塑料廢氣從塔體的底部進入,向上通過填料層。與此同時,吸收劑在水泵的作用下從噴淋系統的噴頭均勻地噴灑在填料層上,形成液膜。廢氣中的有害物質與液膜充分接觸,被液體吸收劑吸收或發生化學反應,從而從廢氣中去除。凈化后的氣體繼續向上運動,經過除霧層去除夾帶的液滴后,從塔體的***部排出。
高壓靜電除油裝置
1. 構造:
電離區:由電離絲、電極板等組成,電離絲通過高壓電源產生高能電子束,使通過該區域的廢氣中的油霧粒子荷電。
收集區:通常為帶有電極板的收集裝置,荷電的油霧粒子在電場力的作用下向收集區的電極移動并被吸附。
高壓電源:為整個裝置提供高壓電場,一般采用升壓變壓器、整流器等組成的高壓供電系統。
***緣子:用于隔離高壓部分與設備外殼等其他部分,保證設備的安全運行。
2. 工作原理:
塑料廢氣處理設備中的油霧粒子進入電離區后,在高能電子束的轟擊下帶上電荷。隨后,荷電的油霧粒子進入收集區,在電場力的作用 下向電極移動并被吸附在電極上,從而實現油霧的去除。經過凈化后的廢氣從裝置的出口排出。
